İNDMakina, ağaç işleme ve mobilya sektörüne yönelik radyo frekans makinaları üreticisi
TAIPAN INDUCTION firmasının Türkiye temsilcisidir.
Yüksek Frekans
Radyo Frekans
Kullanım alanları:
Kontraplak,papel ve MDF bükme, şekillendirme, ahşap panel bantlama, kereste kurutma, papel için ikincil kurutma işlemi......
Yüksek frekans(Radyo Frekans) jeneratörler, yüksek frekans makinalarının ana elemanıdır.
Ürünlerimiz

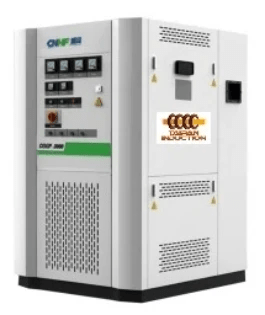

20KW Yüksek Frekans Jeneratörü
(Radyo Frekans Jeneratörü)
GÜÇ: 20 KW
380V 50Hz Faz 4 tel
Giriş Gücü
30kVA
Çıkış Gücü
20kW
Osilasyon Frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Ayar modu
Değişken kapasitör
Soğutma tipi
Hava soğutma
Çıkış
2 çıkış veya 1 çıkış
Boyutlar
1000X850X1900
Ağırlık
700 kg
Komponent markaları
Schneider, Omron, Moeller, Eaton
30KW Yüksek Frekans Jeneratörü
(Radyo Frekans Jeneratörü)
GÜÇ: 30 KW
380V 50Hz Faz 4 tel
Giriş Gücü
45kVA
Çıkış Gücü
30kW
Osilasyon
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Ayar modu
Değişken kapasitör
Soğutma tipi
Hava soğutma
Çıkış
2 çıkış veya 1 çıkış
Boyutlar
1100X950X1950
Ağırlık
800 kg
Komponent markaları
Schneider, Omron, Moeller, Eaton
Yüksek Frekans/Radyo Frekans Jeneratör
GÜÇ: 50 KW
380V 50Hz Faz 4 tel
Giriş Gücü
70kVA
Çıkış Gücü
50kW
Osilasyon
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Ayar modu
Değişken kapasitör
Soğutma tipi
Hava soğutma
Çıkış
2 çıkış veya 1 çıkış
Boyutlar
1300X1200X2150
Ağırlık
1200 kg
Komponent markaları
Schneider, Omron, Moeller, Eaton
3m³ Vakum Kereste Kurutma Fırını
Yüksek frekans vakumlu kurutma fırınlarında, kurutma içeriden başlar ve kerestenin dışına doğru devam eder, böylece çok düşük düzeyde çatlaklar ve kayıplar yaşanır.
GÜÇ: 30KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
4m³ Vakum Kereste Kurutma Fırını
GÜÇ: 30KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
6m³ Vakum Kereste Kurutma Fırını
30KW / 50 KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
10m³ Vakum Kereste Kurutma Fırını
GÜÇ: 50KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
13m³ Vakum Kereste Kurutma Fırını
GÜÇ: 50KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
20m³ Vakum Kereste Kurutma Fırını
GÜÇ:100KW
Yüksek frekans Osilasyon frekansı
6.78MHz
Koruma
Aşırı voltaj koruma, Hava soğutma basınç koruması, İki aşamalı lamba koruması, Faz kaybı koruması
Çevirim modu
Değişken vakum kapasitör
Soğutma tipi
Kuvvetli rüzgar soğutma
Hidrolik Sistem
KOMPASS - Tayvan
Sıcaklık
45 - 70 °C
Sıcaklık Testi
Fiber optik cam sıcaklık sensörü
Nem Testi
Ağırlık yöntemi ile
Su giderme
Full otomatik
Tank Soğutma
Yoğunlaşma ile
Tank Kalınlığı
12mm
İstifleme yöntemi
Elle istifleme
Yükleme
Full otomatik
Basınç
4 ton/6 ton/8 ton
Vakum Pompası Gücü
5.5KW/7.5KW/11KW
Vakumlama Aralığı
-0.07- -0.09MPa
Soğutma Tipi
Paslanmaz Çelik Vakum Pompası
Ekran Kontrol
PLC
Komponent markaları
Schneider, Siemens, Omron
Yüksek Frekans Vakumlu Kereste Kurutma Fırını Temel Özellikleri
1- Yüksek Frekans Isıtma ve Vakumun Özelliği
Nem oranı yüksek malzeme elektriksel alanın ortasına konulur. Polarize su molekülleri dipol haline gelir. Saniyede milyonlarca kez elektrik alanının yön değiştirmesi ile moleküller sürtünmeden ötürü çok yüksek sıcaklıklara ulaşırlar. İç sıcaklık, malzemenin yüzeyindeki sıcaklıktan daha yüksektir çünkü ısı yüzey üzerinde dağılır. Aynı zamanda, tankın içindeki basınç negatiftir. Sıcaklık ve basınç farkının işlevi nedeniyle malzemenin çekirdeğindeki nem, içeriden yüzeye doğru hızla aktarılır. Hızlı kurumaya neden olan fonksiyon budur. Vakum altında suyun kaynama noktası düşer ve suyun kaynaması daha kolay olur. Örneğin, -0.09Mpa'da su 50 °C'de kaynar. Bu sadece enerji tasarrufu sağlamakla kalmaz, aynı zamanda malzemeyi daha düşük sıcaklıklarda kurutmayı başarır.
2- Yüksek Frekans ve Diğer Kurutma Yöntemlerinin Farkı
Kurutmak istediğiniz türler, hammadde nem oranları, hammadde boyutları ve kapasitenizi bildirdiğinizde size en uygun RF vakumlu kereste kurutma fırını ve işletmeniz için fizibilitesi hakkında bilgi alabilirsiniz.
FİYATLARIMIZ FABRİKANIZ TESLİM OLUP KURMA-DEVREYE ALMA-ÇALIŞTIRMA-EĞİTİM-BİR YIL GARANTİ SÜRESİNCE YÜKSEK FREKANS LAMBASI DAHİL ÜCRETSİZ YEDEK PARÇA VE SERVİS DAHİLDİR.
Ürünlerimiz

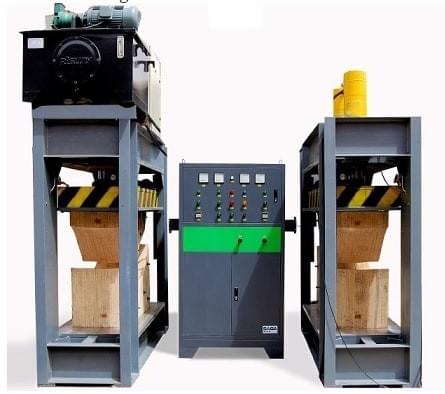

YÜKSEK FREKANS KONTRAPLAK ve MDF BÜKME PRESLERİ
80 ton - 150 ton
Yüksek frekans bükme presi jeneratörden hidrolik prese yüksek frekans uygular.Kalıp ve elektrod ile yüksek frekans gücü hızlı yapıştırma ve şekillendirme için iş parçasına basınç altında transfer edilir.

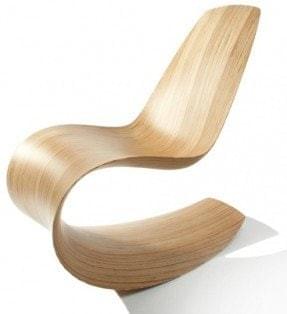

Yüksek frekans presi uygulama yerleri:bükülmüş MDF sandalye, mobilya, yatak veya başka bükülmüş veya kavisli MDF ürünleri için,askılık,müzikal enstrümanların yüzeyleri
Yüksek Frekans Presinin Özellikleri:
1-Hızlı ve homojen ısıtma,
2-Bükme şekli kararlıdır, kat kat yapıştırılmış hammaddeyi bozmak kolay değildir.
3-Yüksek frekans gücü kontrol edilebilir bir ısıtma gücüdür.Sadece suya ve yapıştırıcıya konsantre olur.Böylece ahşap yüksek frekanstan etkilenmez,bu yüzden yüksek frekans etkilidir ve ekonomiktir.
4-Eğer şekil sık sık değiştiriliyorsa ahşap veya MDF kalıp metal kalıptan daha ekonomiktir.
TAIPAN INDUCTION'ın YÜKSEK FREKANS BÜKME MAKİNALARI İÇİN ÜÇ TEMEL ÖZELLİK:
1-Yüksek frekans için Avrupa markalı veya standart yedek parçalar kullanılmıştır.İstikrarlı ve ağır işte çalışma için preste Taiwan KOMPASS hidrolik sistem kullanılmıştır.
2-Sıradışı kontrol sistemiyle hem çalışan için hem de makine için değişik koruma sistemleriyle emniyetli ve güvenlidir.
3-Ergonomik dizayn, rahat kullanım.

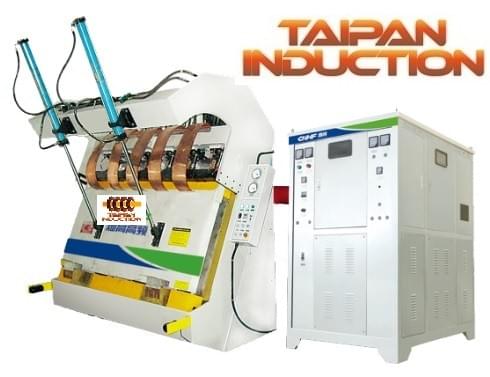

Radyofrekans Kontraplak ve Kereste Bükme Presleri
80 ton
Güç
380 V, 50Hz, 3 faz, 4 tel
Yüksek Frekans Çıkış Gücü
20KW
Yüksek Frekans Giriş Gücü
30KW
Osilasyon Frekansı
6.78 MHz
Pres Tablası Boyutları
800X1600 mm
Toplam Basınç
80 ton
Presin Strok Uzunluğu
1100 mm veya özel
Dış Boyutlar
2300X800X2225 mm
Toplam Ağırlık
7 ton
Radyofrekans Kontraplak ve Kereste Bükme Presleri
150 ton
Güç
380 V, 50Hz, 3 faz, 4 tel
Yüksek Frekans Çıkış Gücü
30KW
Yüksek Frekans Giriş Gücü
40KW
Osilasyon Frekansı
6.78 MHz
Pres Tablası Boyutları
2500X1300 mm
Toplam Basınç
150 ton
Presin Strok Uzunluğu
1100 mm veya özel
Dış Boyutlar
3300X1300X2230 mm
Toplam Ağırlık
14 ton
Radyo Frekans Konveyör
İplik Kurutma

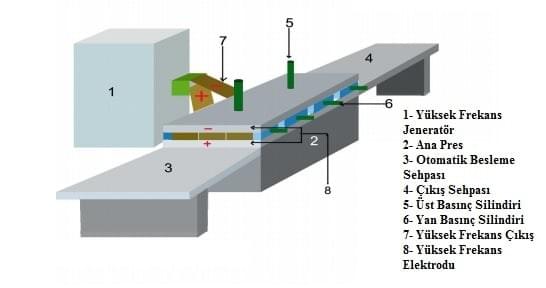

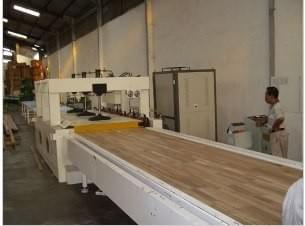

Radyo Frekans Kenar Yapıştırma Makinaları
20 KW
YÜKSEK FREKANS İLE AHŞAP PANEL ÜRETMEK İÇİN KENAR YAPIŞTIRMA MAKİNASI
Yüksek frekans kenar yapıştırıcıya aynı zamanda radyo frekans kenar yapıştırıcı da denir.İki yönlü presleme gücüyle , yüksek frekans ısıtma ile ahşabı birleştirir.Ahşap blokların yapıştırılmasında,ahşap kapı kenarlarının yapıştırılmasında,pano birleştirme kenar yapıştırmasında, tırnak sıkı geçme yapıştırmaların uygulanmasında kullanılır.
Radyo Frekans Kenar Yapıştırma Makinaları
30 KW
Yüksek Frekans Yapıştırma Nasıl çalışır?
Yükleme tablasına yapıştırıcı sürülmüş ahşap çıtalar yerleştirilir.
Yüksek Frekans kenar yapıştırıcı çalıştırılır.
Ahşap çıtalar kurutma tablasına doğru hareket eder.
PLC sinyal verir, hidrolik üst pres tablası ahşap çıtaların üzerine düz ve homojen bir şekilde aşağı iner ve basınç uygular.
Sonra, arkadaki iticiler ahşap çıtaları daha iyi bir yapıştırma için iter.
Yüksek frekans gücü otomatikman başlar ve yapışkanı ayarlanan zamana göre ısıtır.Isıtma bittikten sonra presleme devam eder fakat yüksek frekans devre dışı kalır.
Sistem soğumaya başlar.Soğutma bittikten sonra arka iticiler geri çekilir, üstteki pres kalkar ve ilk aşama tamamlanmış olur.
İkinci yükleme başladığında, bitmiş ürün ,kurutma tablasından alınır.
İkinci yapıştırma ve kurutma aşaması başlar.

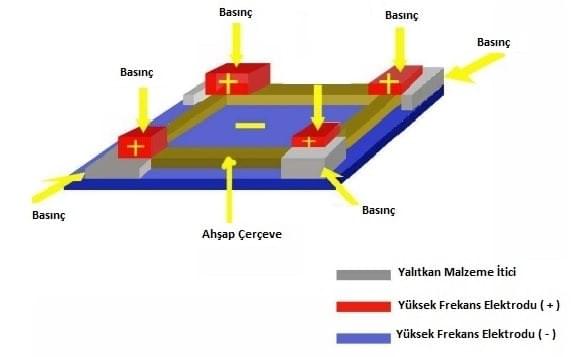

Radyo Frekans Ahşap Çerçeve Makinaları
5 KW
Bu makine yüksek frekans ısıtma uygulamakta, ahşp veya MDF çerçevelerin hızlı ve seri ahşap yapıştırma uygulamalarında kullanılmaktadır.Örnek olarak resim çerçeveleri,kapı çerçeveleri,dolap kapısı çerçeveleri gibi benzeri çerçeve uygulamaları.
PLC otomatik kontrollü dokunmatik ekran panelde çerçeve boyutu ayarlanır, CNC vidalı tahrik sistemi ile köşelere basınç uygulanır.Yapıştırma süresi yalnızca birkaç saniyedir.
Resim çerçevesi,dolap kapısı çerçevesi,kapı çerçevesi veya başka ahşap çerçeveler üreten fabrikalar için seri imalat montaj hattında bulunması uygun olan bir makinadır.
Güç
5 KW
Maksimum Montaj Tabla Boyutu
700*1400 mm veya özel
Kontrol tipi
PLC Kontrol, dokunmatik ekran kontrol panosu
Emniyet sistemi
Aşırı voltaj koruma, YF soğutma için hava akış kontrolü, Gürültü koruması, YF komponentler için koruma
Makina Boyutları
3350*1200*1750 mm
Radyo Frekans Ahşap Çerçeve Makinaları
15 KW
Güç
15 KW
Maksimum Montaj Tabla Boyutu
700*1400 mm veya özel
Kontrol tipi
PLC Kontrol, dokunmatik ekran kontrol panosu
Emniyet sistemi
Aşırı voltaj koruma, YF soğutma için hava akış kontrolü, Gürültü koruması, YF komponentler için koruma
Makina Boyutları
3350*1200*1750 mm
